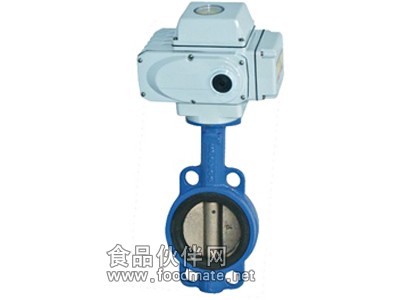

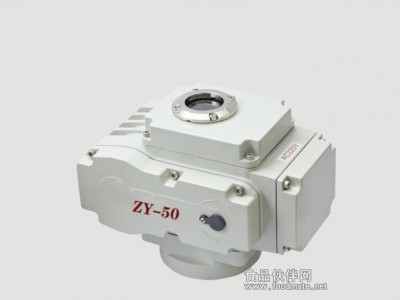

ZYS-50 220V蝶阀电动装置，该电动装置额定电压220V，输出转矩500NM，输入输出信号4~20mA，与华通蝶阀配套使用，本系列阀门电动装置是扬州华通电动阀门制造有限公司的新品，它的技术是引进日本光荣精小型电动阀门执行机构的技术，技术水平已经非常的成熟，可以与光荣的技术相媲美了，可以为用户节省大量的成本。且正如其名精小型，故这个系列的阀门电动装置体积非常小，但它虽小，却五脏俱全，拥有的功能也很多。
ZY电动装置规格与型号：
| 机型 性能 Model Performance | ZY-05 | ZY-10 | ZY-20 | ZY-40 | ZY-50 | ZY-100 | ZY-200 |
| 电源 Power | DC12V 24V AC110V 12V 220V 380V 50/60HZ |
| 输出力矩 Output torque | 20N.M | 50n.m | 50N.m | 100N.m | 100 N.m | 200 N.m | 400N.M | 200 N.m | 500 N.m | 1000 N.M | 2000 N.m |
| 时间 Time | 20s | 30s | 13s | 30s | 9s, 30s, 60s, 120s | 30s,50s | 100s |
| 电机 Electric machine | 10W | 23W | 40W | 80W | 90W | 100W | 100W |
| 保护 Prorection | 过热保护（自动恢复型）Over-hot protection (automatically returing type) |
| 输入信号 Input signal | 4-20MA.DC、1-5v.DC(其它可出厂前选定)（Others would be set before sale） |
| 输出信号 Output signal | 4-20MA.dc(其它可出厂前选定)（Others would be set before sale） |
| 转动角度 Rotation angle | 0-360° | 0-90° |
| 环境温度 Surrounding temperature | -25℃~60℃ |
| 耐压值 Pressure-withstanding value | 1500VAC/分钟 1500VAC/minute |
| 绝缘电阻 Insulated resistance | 100MΩ（500V） |
| 重量 Weight | 2．2KG | 4．0KG | 7．0KG | 7．6KG | 7．8KG | 11.2KG | 11.8KG |
| 安装角度Installation Angle | 任意角度Any angle |
| 防水性 Waterproof Performance | IP-67 |
| 箱体材料 Case material | 铝合金压铸件Aluminium die-casting components |
| 手动操作 Manually Operating | 用可卸式六角柄操作Operated by disassembling type hexagonal handle |
| 限位Position-limiting | 电动操作时:全开闭极限开关;手动操作时:机械挡块 When electric actuated operation:limit switch completely on/off,manual operation,mechanical stop. |
ZY电动装置可配置的阀门规格
| 1/2” =DN15 3/4”=DN20 1”=DN25 1 1/2”=DN40 2”=DN50 |
| 型号 model | 球 阀 Ball valve | 软密封蝶阀 Soft seal butterfly valve | 硬密封蝶阀 Hard seal butterfly valve |
| JM-ZX | DN15-DN20 | DN25-DN32 | |
| JM-05 | DN15-DN32 | DN40-DN65 | |
| JM-10 | DN40-DN50 | DN80-DN125 | DN40-DN65 |
| JM-20 | DN65-DN80 | DN150-DN200 | DN80-DN125 |
| JM-50 | DN100-DN125 | DN250 | DN150-DN200 |
| JM-100 | DN150-DN200 | DN300-DN350 | DN250 |
| JM-200 | DN250-DN300 | DN400-DN500 | DN300-DN400 |
