扬州华通电动阀门制造有限公司

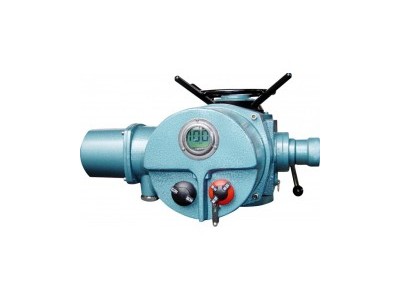

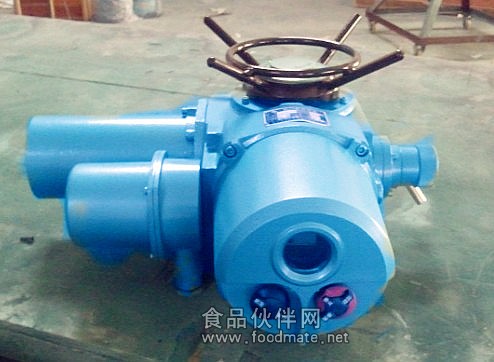

Z90-24W/T阀门执行器，额定电压380V，输出转矩900NM，输出转速24r/min，阀门电机型号YDF-WF-312-4，电机功率1.5kw，可与华通公司闸阀、截止阀配套使用，成套设备广泛应用于电站，还可以用于石化、冶金、公共事业等。扬州华通智能一体化DZ-T多回转阀门电动装置把电气控制部分与常规电装合成一体简称整体式电装。有整体普通型，整体防爆型，整体调节型，整体调节防爆型四种。本系列电装对用户安装，调试，检修十分方便，可大大地节省安装费用，缩短安装周期，可现场按钮连续操作，也可远控，集控和自控，内部有相序识别及缺相保护功能，防护等级IP65（为67）。
多回转电动电动装置按防类型分：有普通型、户外型和隔爆型

                                    按控制方式分：有常规型、一体化型和智能一体化型

                                    按连接型式分：有转矩型、电站型和推力型。
特点：
1、 全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
2、 相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
3、 缺相保护：具有电源缺相保护功能。
4、 控制模式：常规远方控制信号采用4~20mA模拟量信号控制，提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。
5、 禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
6、 电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停执行完个指令后再执行下一个指令。
7、 瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍不会动作，只有向反向动作一下，即可解除过力矩保护。
8、 现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。

DZT系列多回转电动装置性能参数表

型 号	公称 转矩 (N.m)	控制转矩 (N.m)	控制转矩 (N.m)	输出轴转圈数 (圈)	允许通过阀杆直径 (mm)	手动速比	输出转速 (r/min)	电机 功率 (kZ)
DZT5	50	75	≤25	150	28	1∶1	18	0.12
DZT10A	100	150	≤50	160			24、36	0.25 0.37
DZT15A	150	225	≤75
DZT20A	200	300	≤100		40			0.55 0.75
DZT20A(Ⅰ)					28
DZT30A	300	450	≤150		40		24	0.75
DZT30A(Ⅰ)					28
DZT45A	450	675	≤225	110	48		24	1.1
							36	1.5
DZT60A	600	900	≤300				24	1.5
							36	2.2
DZT90	900	1350	≤450		60		24	2.2
DZT90(Ⅰ)					48		36	3.0
DZT120	1200	1800	≤600		60		24	3.0
DZT120(Ⅰ)					48
DZT180	1800	2160	≤900	140	70	25∶1	24	4.0
							36	5.5
DZT250	2500	3000	≤1250				24	5.5
DZT350	3500	4200	≤1750		75	13∶1	18	7.5
DZT500	5000	6000	≤2500					10
DZT800	8000	9600	≤4000	120	80	90∶1	12	13
DZT1000	10000	12000	≤5000		100			15

注：(Ⅰ)表示电站型
机电一体化阀门电动装置Z10-24W/T.Z15-24W/T.Z30-24W/T.Z45-24W/T.Z60-24W/T.Z90-24W/T.Z120-24W/T是把电气控制部分与常规电装合成一体简称整体式电装。是华通公司全力开发的一款阀门电动装置。对用户安装，调试，检修十分方便，可大大地节省安装费用，缩短安装周期。可现场按钮连续操作，也可远控，集控和自控，内部有相序识别及缺相保护功能，防护等级IP65（为67）。
