扬州华通电动阀门制造有限公司

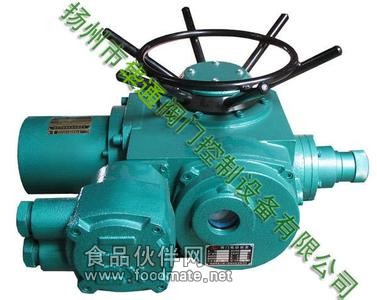

ZB20-24，ZB30-24隔爆型阀门电动装置，额定电压380V，输出转矩200NM，输出转速24r/min，与华通公司经营的YBDF系列隔爆型电动阀门用三相异步电动机组装后才具有完整的防爆结构。扬州华通牌DZB隔爆型阀门驱动装置（又称防爆型电动执行机构、防爆型电动执行器、防爆型电动头），质量保证，产品实行三包，售后服务优良，产品终身保修欢迎咨询洽谈。防爆性能符合GB3836.2《爆炸性环境用防爆电气设备，隔爆型电气设备“d”》的规定，防爆标志为dⅡBT4，适用于有Ⅱ类A、B级，T1、T2、T3、T4组可燃性气体与空气形成的爆炸性混合物的场所。

多回转电动执行器的分类：

按防护类型分：  有户外型和隔爆型；

按控制方式分：一体化开关型和一体化调节型；

按连接型式分：有转矩型、电站型和推力型。

技术条件

电源：常规，三相380V（50Hz）

         特殊，三相660V、440V、415V（50Hz 、60Hz）；

               单相220V、110V（50Hz 、60Hz）

2.环境温度：-20~+60℃ （特殊订货-40~+80℃）。
3.相对湿度：≤95%（25℃时）。
4.防护等级：IP55 （特殊订货IP65、IP67）。
5.工作制：短时10分钟（特殊订货30分钟）。
型号规格和主要性能参数见表1

型号规格	公称转矩（N·m）	公称推力（KN）	阀杆直径（mm）	转圈数（圈）	手动 速比	输出转速（r/min）	电机功率（KW）	参考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150					24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300					18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 （20:1）	24/36	1.1/1.5	110
Z60	600					24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 （25:1）	24/36	2.2/3	139
Z120	1200					24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500					18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000					18/24	10/15	350

注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min）

注2：当产品提供四层计数器时，转圈数为表1圈数*10

主要型号有：DZB10-24 DZB20-24 DZB30-24 DZB45-24 DZB60-24 DZB90-24 DZB120-24 DZB180-18 DZB250-18 DZB350-18 DZB500-18 ZB10-24 ZB20-24 ZB30-24 ZB45-24 ZB60-24 ZB90-24 ZB120-24 ZB180-18
