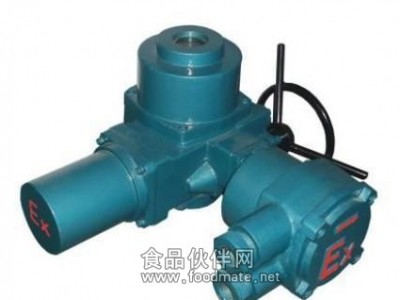

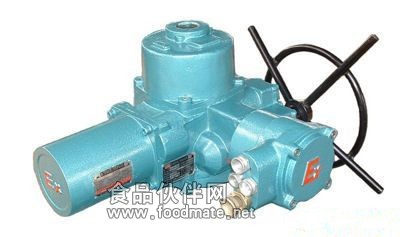

QB30-1防爆执行器，额定电压380V（特殊订货可以提出），输出转矩300NM，输出转速1r/min，与华通公司Q型阀门电机配套使用。扬州华通DQW防爆型阀门电动装置以下简称电动装置与YBDF系列隔爆型电动阀门用三相异步电动机组装后才具有完整的防爆结构，防爆性能符合GB3836.2《爆炸性环境用防爆电气设备，隔爆型电气设备d》的规定，防爆标志为dBT4，适用于有类A、B级，T1、T2、T3、T4组可燃性气体与空气形成的爆炸性混合物的场所。 DZB型电动装置，可直接与闸阀、截止阀、节流阀和隔膜阀配套组装成电动阀门，也可以与二次减速器组装成DQB型电动装置，与球阀、碟阀配套组成电动阀门。它可以准确地按控制指令进行开启和关闭动作，对阀门实行远控、集控和自控。
DQW防爆型电动装置技术条件：
1.环境温度： -20 ~ +60；
2.相对湿度： 不大于95%(25时)；
3.工作环境： 无易燃，易爆和强腐蚀介质；
4.防护等级： IP55 、 IP65(特殊定货)
5.电 源： 380V 50HZ(特殊要求可定货时提出)。

（DQ-B型）部分回转电动装置技术参数：

基座号	型号	输出转矩（N·m）	阀杆直径（mm）	手动速比	输出转速（r/min）
					0.5	1	1.5	2	3	4
					电机功率（KW）
DQ-B1	DQ-B5	50	22	88	-	0.03	-	0.06	-	-
	DQ-B10	100			0.03	0.06	0.09	0.09	0.18	0.18
	DQ-B20	200	28		0.06	0.09	0.12	0.12	0.25	0.25
	DQ-B30	300			0.06	0.12	0.18	0.18	0.37	0.37
DQ-B2	DQ-B60	600	42	74	0.18	0.18	0.25	0.25	0.55	0.55
	DQ-B90	900	50		0.18	0.25	0.37	0.37	0.75	0.75
	DQ-B120	1200			0.18	0.37	0.55	0.55	1.1	1.1
DQ-B3	DQ-B200	2000	60	67	0.37	0.55	0.75	1.1	-	-
	DQ-B250	2500			0.55	0.55	0.75	1.1	-	-
	DQ-B300	3000			0.55	0.75	1.1	-	-	-
	DQ-B400	4000			0.55	0.75	-	-	-	-
	DQ-B500	5000			0.75	1.1	-	-	-	-

注：粗线框内为常规供货 表2
叠加式（DDQ-B型）部分回转电动装置技术参数

型号规格	输出转矩（N·m）	阀杆直径（mm）	叠加减速机构		配用多回转电动装置型号	手动速比	输出转速（r/min）	电机功率（KW）
			型号	速比
DQ-B600	6000	80	J-B120	48	Z30-18/20	48	0.375	0.55
DQ-B800	8000	100	J-B150	54	Z45-24/20	54	0.44	1.1
DQ-B1000	10000				Z60-24/20		0.44	1.5
DQ-B1200	12000				Z60-24/20		0.44	1.5
DQ-B1600	16000	120	J-B180	60	Z90-24/20	60	0.4	2.2
DQ-B2000	20000				Z120-24/20		0.4	3
DQ-B3200	32000	160	J-B280	68	Z180-18/20	1530	0.26	4
DQ-B4000	40000				Z180-18/20		0.26	4
DQ-B6300	63000	180	J-B400	68	Z250-18/20	1530	0.26	5.5
DQ-B8000	80000				Z350-18/20	1360	0.26	7.5

注：如需不同转速请与本公司联系。
华通DQB电动装置产品型号：DQB10-1/DQB10-2/DQB20-1/DQB30-1/DQB40-1/DQB60-1/DQB120-1/DQB180-1/DQB250-1/DQB350-1/DQB500-0.5/DQB800-0.5/DQB1000-0.5，Q10-1B/Q10-2/Q20-1B/Q30-1B/Q40-1B/Q60-1B/Q120-1B/Q180-1B/Q250-1B/Q350-1B/Q500-0.5B/Q800-0.5B/Q1000-0.5B
