扬州华通电动阀门制造有限公司

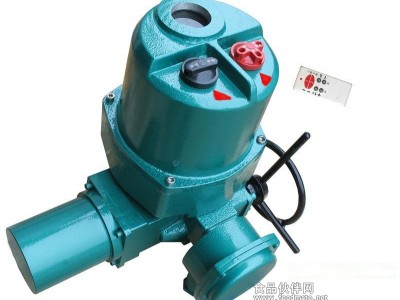

Q30-1W/Z开关型电动装置，额定电压380V(特殊订货可以提出)，输出转矩300NM，输出转速1r/min，与华通公司Q型电动机配套成阀门电动装置，广泛应用于电站，自来水厂，石油，化工等领域。扬州华通整体一体化QZ阀门电动执行器广泛应用于工业驱动球阀，蝶阀等做90°回转的阀门，产品性能稳定，手电动自由切换，操作简单！防护等级IP65。整体一体化QZ部分回转阀门电动装置把电气控制部分与常规电装合成一体简称整体式电装。有整体普通型，整体防爆型两种。本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

型号表示方法

Q10-1W
A：表示带现场按钮；F：表示带4-20mA信号输出

Z：表示整体型；T：表示整体调节型

防护类型：B表示隔爆型；无代号为户外型

输出转速：阿拉伯数字表示，单位r/min（转/分）

额定输出

转矩：阿拉伯数字表示，单位kgf?m

产品型式：Q或DQ表示部分回转电动装置。Q为一体结构DQ为叠加结构。

工作环境和主要技术参数

1电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz、60Hz）；

单相220V、110V（50Hz、60Hz）

2工作环境

2.1环境温度：-20~+60℃（特殊订货-40~+80℃）

2.2相对湿度：≤95%（25℃时）

2.3防护类型

2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；

2.3.2隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）

2.4防护等级：IP55（特殊订货IP65、IP67）

2.5工作制：短时10分钟（特殊订货30分钟）

华通开关型电动装置主要型号有：Z10-18W/Z,Z15-18W/Z,Z20-18W/Z,Z30-18W/Z, Z45-24W/Z,Z60-24W/Z, Z90-24W/Z,Z120-24W/Z, Z180-18W/Z,Z250-18W/Z
Z10-24W/Z,Z15-24W/Z,Z20-24W/Z,Z30-24W/Z, Z45-24W/Z,Z60-24W/Z, Z90-24W/Z,Z120-24W/Z, Z180-18W/Z,Z250-18W/Z
DZZ10-18W, DZZ15-18W,DZZ20-18W,DZZ30-18W, DZZ45-24W,DZZ60-24W, DZZ90-24W,DZZ120-24W, DZZ180-18W,DZZ250-18W

DZW10-18Z,DZW15-18Z,DZW20-18Z,DZW30-18Z, DZW45-24Z,DZW60-24Z, DZW90-24Z,DZW120-24Z, DZW180-18Z,DZW250-18Z
